Описание

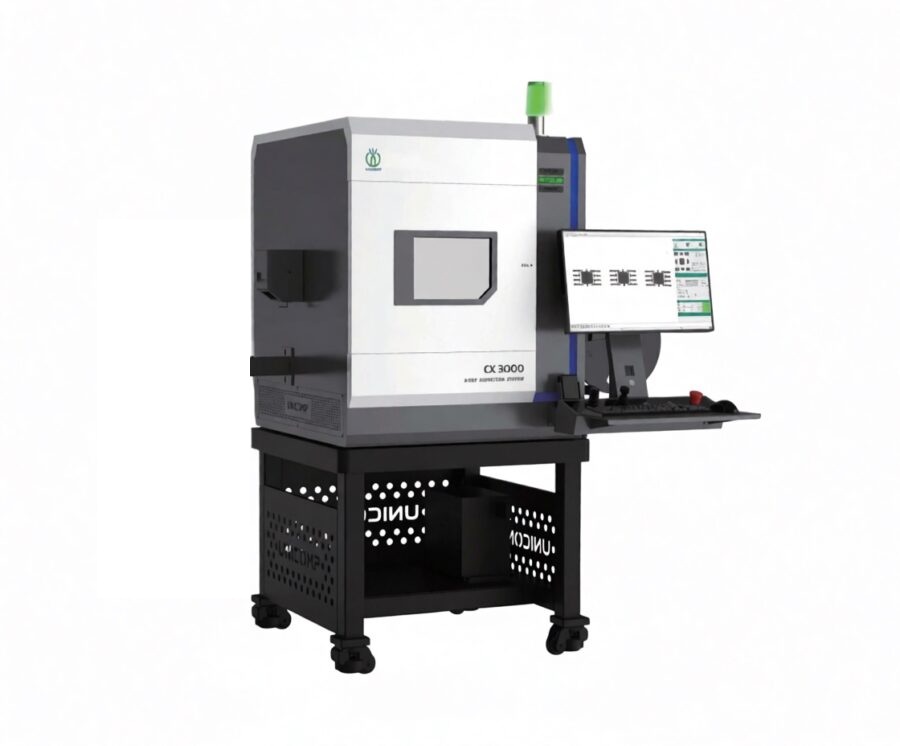

Система рентгеновского контроля настольная UNICOMP CX3000 представляет собой рентгеновскую камеру, идеально подходящую для контроля монтажных элементов печатных плат в режиме реального времени.
Система CX3000 предназначена для рентгеноскопии с высоким разрешением в первую очередь в электронной промышленности и идеально подходит для контроля различных дефектов печатных плат, таких как пустоты шариков припоя BGA, контроля непропаев, контактных площадок припоя, контроля подложек кристаллодержателей на наличие отслоений, контроля изгибов соединительных проводов микросхем и др.
Система рентгеноскопии, включающая повышенные средства защиты оператора (визуальные и звуковые предупреждения, автоматическое выключение рентгеновского излучения при открытии двери и пр.) полностью удовлетворяет международным стандартам безопасности. Система включает в себя встроенный ПК. Мощное программное обеспечение с интерактивным, дружественным интерфейсом позволяют быстро и легко производить контроль печатных плат.
ОСОБЕННОСТИ:
- Компактный дизайн, настольное исполнение
- Мультифункциональность
- Подходит для различных упаковок компонентов
- Индикатор состояния и кнопка аварийного останова
- Защитный электромагнитный замок
- Автоматическое выключение при простое 5 мин
- Доступ по паролю
- Портативная, оборудована колесами для перемещения (стол для системы – в комплекте)
Применяется для проверки BGA, CSP, Flip chip, светодиодов, предохранителей, диодов, печатных плат, полупроводников и др.
Программное обеспечение:
- Автоматическое измерение – инспектирование и анализ внутренних структур соединений и материалов с выводом на экран
- Различные инструменты – расстояние, угол, диаметр, заполняемость металлизированных отверстий платы и др.
- Отображение в реальном времени – напряжение, угол, значение и др.
- Простота эксплуатации
ОПЦИИ
Reel to Reel – проверка качества компонентов Good/NG для выявления поддельных компонентов. После сканирования всей катушки рентген также сообщает количество компонентов в катушке. Занимает около 3 минут для сканирования катушки.
Размер ленты: 22 мм, 44 мм.
Применяется для проверки электронных компонентов в лентах и катушках, JEDEC матричных поддонах и тубах, печатных плат, BGA, CSP, Flip Chip, LED, светодиодов, предохранителей, диодов и др.
ХАРАКТЕРИСТИКИ
- Тип трубки: закрытая;
- Напряжение: 90кВ;
- Мощность: 8 Вт;
- Размер фокального пятна: 5 мкм;
- Детектор: FPD, 20 fps;
- Матрица изображений:1536×1536 пикселей;
- Увеличение: 200Х;
- Область обнаружения: 129×129мм;
- Размер пикселя: 84 мкм;
- Управление движением: клавиатура и мышь;
- Максимальная рабочая область: 300×350мм;
- Максимальная зона инспекции: 250×330мм;
- Максимальный вес образца: 5 кг;
- Угол наклона детектора: 60º;
- Передвижение: по осям X/Y/Z;
- Монитор: LCD;
- Операционная система: Windows;
- Излучение: <1 мкЗв/ч;
- Электропитание: 220В, 50/60Гц, 1.0 кВт;
- Габаритные размеры: 800×870×1550 мм;
- Масса оборудования: около 600 кг.
